在工业蒸汽系统冷凝水回收过程中经常出现背压大，冷凝水无法排出，导致系统水锤严重；当用汽设备、热交换器等内的蒸汽压力小于或等于蒸汽疏水器的背压时就会发生滞流。热交换器和管道发生震动、 破裂、 水锤；产品出口处的温度剧烈波动，导致生产线产品品质下降。

什么导致出现背压？

① 垂直提升的冷凝水排放管道距离回收管道过高。② 冷凝水回收管道选型错误。③ 与冷凝水收集槽连接的回收管道弯管过长导致管道摩擦较大。④ 工作蒸汽泄露至冷凝水回收管。⑤ 真空工况。

滞流

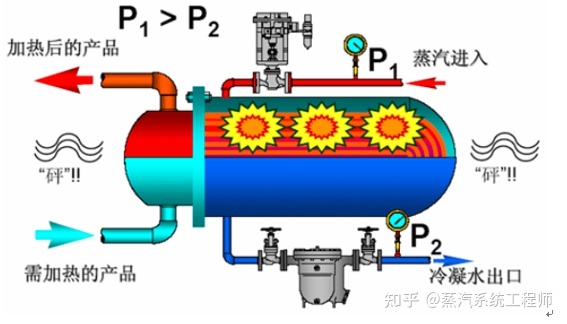

当用汽设备（热交换器等）内的蒸汽压力小于或等于蒸汽疏水器的背压时就会发生滞流。产生背压的原因

① 负载下降、 产品温度上升或热量需求降低；② 温度控制阀开度减少， 蒸汽流量降低；③ 蒸汽压力开始下降；④ 由于所需热量逐渐减少， 蒸汽压力降至某一值时；⑤ 压力小于背压。

其次，在使用热交换器时，当产品温度下降时，控制阀开度就会加大。

结果使系统内部发生滞流，滞流引发的问题：

① 产品品质下降；② 系统控制不稳定；③ 产生碳酸， 导致设备和管道的腐蚀。④ 缩短热交换器的使用寿命： 使管道弯折、 破裂， 换热面变形、 产生热疲劳。

解决方法：

上海寰颖工程师认为，使用 ARI 的冷凝水回收泵阀（ARI-CONP）

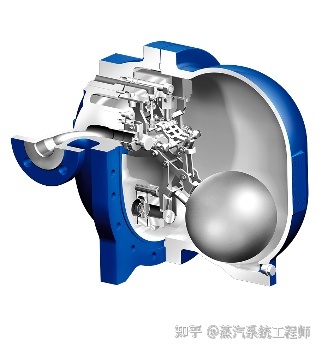

ARI-CONA P: 一个泵和一个疏水阀的组合

经济性和灵活性:“二合一”原理将传统浮球式疏水阀和冷凝水回收泵的所有功能结合在一起，在空间受到限制时是理想的选择。

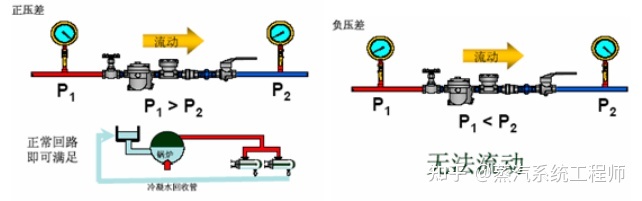

为了持续保证蒸汽用户在负压差工况下也不会出现问题（疏水阀下游的背压≥疏水阀上游的进口压力）。

如果压差满足工况，泵阀以疏水阀型式运行，如果一旦出现高背压的工况，阀门自动切换成为冷凝水泵。防止负压差导致冷凝水驻留在换热器中。

特点：

经济灵活：二合一，在一个阀体内集成了浮球疏水阀和冷凝水泵的功能，安装空间紧凑

灵活性：可适应多种工况

高性能：大排量

经济性：系统中的水锤现象降到最低

易安装：低进水压头

经济性：在不同工况下回收冷凝水

节能：自作用，无需用电

方便检修：可无需拆装管路进行维修

操作方便：方便更换的一体化内件

耐用：所有内件均为不锈钢，易损零件采用硬化处理不锈钢。

下期分享冷凝水回收泵阀（ARI-CONP）应用系统图。
