很多人说起来沃乐夫想到的都是锅炉，但是他们其实也做新风机，我们最早的时候就拆过一台德国进口版本的管道新风机：

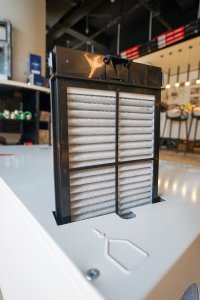

德国的空气质量比较好，对于室内的pm2.5的过滤性能要求不高，所以滤芯很小。

滤芯反面，虽然是H11等级的，但是容尘量还是很低的。

拆开盖子就是里面的整机EPP结构。

热交换芯，据说热交换率超高。

两个红色和蓝色的管道都是压力传感器，来测静压的。

德国进口的面板，控制对于我来说是复杂的，因为他这个面板可以控制新风和沃乐夫锅炉。。。锅炉的参数也可以在这块面板上看到。但是由于沃乐夫的燃气锅炉在国内的占有率极低，这块面板就显得有点鸡肋了。

当时这款进口的新风就是有恒风量这个技术，设置多少风量，实际就能够出来多少风量，我们也装过几套，确实是这样。

这款德国进口的新风不管是新风主机/面板，哪怕是分风箱都要德国进口，成本实在太高了，让人望而却步，单个分风箱的价格都可以买到现在一些国产新风机了。。。

好在沃乐夫现在在中国嘉兴投厂开始国产化了，成本也就下降了，竞争力也就提升了，也就是今天这篇拆机文章的主角：沃乐夫新风CWL-F系列。

---

老规矩，先上PPT介绍：

下面开始实机拆机：

这次是350风量的沃乐夫国产机。

这次包装也是没有任何泡沫的，纯纸包装，不过这台新风机本身的重量倒不是很大，更容易做远程运输的防撞设计。

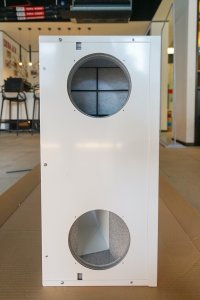

可以看到还是那个熟悉的颜色，只有顶部为金属外壳，下面都是为epp发泡，所以重量也就轻多了，安装倒是方便了，检修也是下方抽出滤芯，不是侧面检修。

这个圆形的孔为排水口，因为里面的热交换芯为显热交换芯，所以是会有冷凝水产生的，也可以理解为他有一定的除湿能力（切不可只靠这个除湿）。

沃乐夫的logo。

排气过滤网，也就是从室内排出去的，加这个过滤网是怕室内的空气太脏，影响热交换芯的清洁度。

这个机器是目前我见过为数不多在新风机上也有控制面板的，很多参数的设定只能在这里设定，有点像锅炉的风格。。

单手操作即可扣下。

背面是软质泡棉，防止漏风的。

里面还是那个熟悉的味道，一层单薄的过滤网。

不锈钢金属外框，里面加一层pp材料的滤芯。（后期可以自己网上买滤芯然后敷在这个金属外框上。。）

这是送外室内的新风，这次有两道过滤了，前面一个金属可以水洗的初级过滤，后面一道hepa过滤。

第二道过滤，过滤pm2.5主要就靠这个了，不过看面积是属实不大，更换周期应该有点频繁。

整个内机的进排风过滤滤芯为这么三道。

接下来开始拆机，看看内部是什么结构：

这里要提一下，要想拿下这个顶盖，这里做了一个贴心的防脱落设计，就是怕螺丝一拧，机盖直接砸落下来，可以放心的拧开机盖螺丝，再按一下这个，双手把机盖拿下来。

拧开这五颗螺丝之后，即可拆下顶盖，背部可以看到，这个epp的材料还起到了存水排水的作用。

另外一个也说明了，这个新风机的

这地方是显热交换芯的排水口，就是这个出水口感觉有点高。

拿下来是这样的，金属盖是附在这个epp上的。

再看下面的结构就是这样的了，一目了然，风道的也是很畅通。

首先是还是那个热交换芯，应该是和进口机型一样的供应商，中间拿到黑色的橡胶是防止漏风的，漏风率这台机器据说只有1%，也就是进回风不会串味道。

整体式的，应该是直接水冲的，没办法再拆分了。

这是进口机器上的介绍，热回收率高达95%的塑料显热交换（这个高达要说明，英国是最小风速的时候，冷热风缓慢接触的情况下），德国因为比较冷，对于热交换的需求显然比空气过滤要高的多。

当然过高的热交换率自然会带来很大的阻力，内部静压也就自然提高了。

这个牌子的：HOLMAK。

塑料的芯。

再看电机和叶轮还有涡壳是直接买的ebm的方案，整体的。

德国制造的EBM赫然在目。

拿掉之后，内部结构更加一目了然，风道还是很大的。

上半部分的风动力系统也是可以整块拿下来，来更换电机，不过要换就是整个一起换了。

德国制造的电机，最大131w。

金属叶轮/金属涡壳，也许是为了应对更大的静压提供能力，毕竟滤芯用着用着，阻力越来越大了，转速也就要提高了。

内部都有这种传感器一样的，应该是静压监测的，来根据压力自动调节转速，来保证恒风量的。

回风这个风道也有一个这种监测的设备。

最后就是电路板了。

然后这台机器的控制面板很有意思，他居然随机附带了三个这种网络端口（6芯的），后来才知道，他的主机和面板之间居然是通过网线连接的。

幸亏我们公司常备这种工具，给他做了两个头子才能插上：

注意是6芯的。

做好之后，插入主机上。

主机面板也是86的彩屏大面板了。

这个面板上是有二氧化碳的检测的，然后自带Wi-Fi模块，至于温湿度的检测我是没找到那个瑞士的SHT芯片。

开机看面板：

这个面板的具体怎么操作，我就不在这里多写啦，直接用视频的方式来更容易理解。

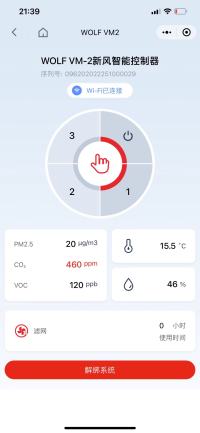

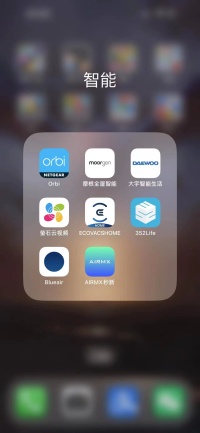

他这个设备的联网是用小程序的，而且非常方便，我觉得单独下载app远远没有用小程序来的方便，因为实在受够了装完修之后，看着满屋子电器和自己手机里无数个app。

然后一般来说，就我的理解是大部分喜欢在手机上来进行复杂设计，所以我还以为这个小程序也能够进行复杂的设计，结果发现他只能浅层设计。。就是选择模式以及风量的选择。

最多在里面选择切换四个模式：

自动（二氧化碳或者pm2.5自动运行）/定时（周编程）/手动（三档可以调节）/夜间（永远一档）。

至于大家会问到底这个1档/2档/3档是如何多少风量呢？还有如何看进排风的静压和排风风量又是怎么看呢？好像在面板以及app里面全部都不能看。

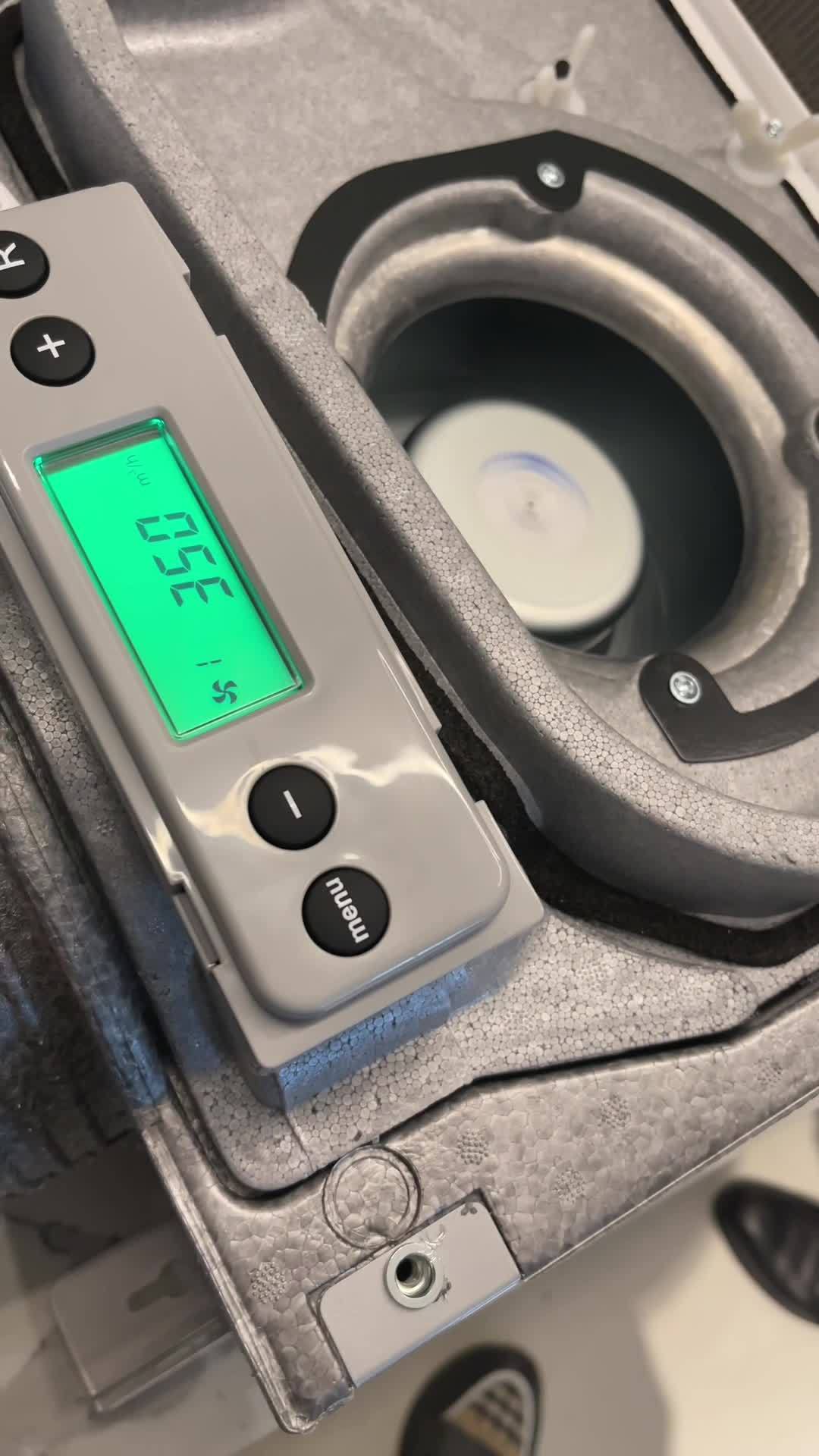

答案居然是：都在你头上的吊顶机的那个小屏幕上看。。。仰望着看！

当然他们可能觉得这些参数应该是新风经销商调试或者检修用的，但是如果能开放出来其实更好。

---

最后再到了通电开机环节。

首先是这个恒风量的实验：

新风机的恒风量测试https://www.zhihu.com/video/1609850442757902336

恒风量的意义：就是你设定多少风量，他一定给到你这么多风量！

自平衡/恒风量也是这台设备的主打特点，我觉得是能解决很多问题的，毕竟确实是不能作假了，风量设置多少，就必须出来多少，没办法骗人。

毕竟他解决了很多业主和经销商之间关于风量测试和计算的准确性争议问题，经销商装好风速仪都不太需要了，直接开机听声音即可，也不存在风量测试工具之间的鄙视链问题了：

觉得未来这样的恒风量的设备也会越来越多吧，如果设备厂商真要卷，我觉得这个是一个很不错的方向。
