一、自动喷水灭火系统的管网组成

自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置及管道、供水设施组成。分为开式系统和闭式系统。

下面，以我们最常见的闭式系统湿式自动喷水灭火系统为例，讲解自动喷水灭火系统的管网。

湿式自动喷水灭火系统的组成

二、管网的选材

为保证配水管道的质量以及避免不必要的检修，要求报警阀出水口后的管道采用热镀锌钢管或经防腐涂覆处理的其他钢管。报警阀入口前的管道，当采用内壁未经防腐涂覆处理的钢管时，要求在管道末端即报警阀的入口前设置过滤器。

（一）热镀锌钢管

热镀锌钢管的选择可以通过查阅出厂合格证书和目测的方式进行。

一般热镀锌钢管就是把锌块溶化了，把被镀金属浸入其中，然后提出冷却，因此热镀锌管的内外都有镀锌，且表面比较粗糙，看上去好像有一些高低不平的凹凸，而且表面不发亮，不太反光。

（二）管网的连接

1.沟槽式连接件（卡箍）

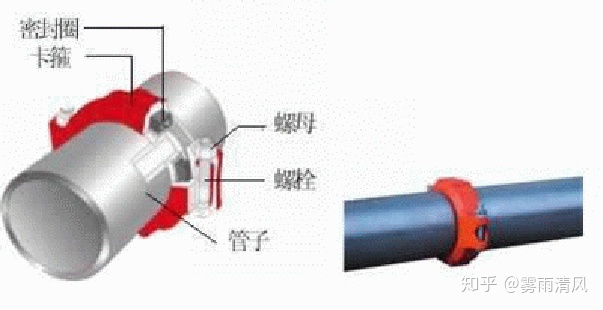

沟槽式连接是用特制机械加工管道，使管边产生沟槽，卡箍扣住钢管两端并包裹密封圈，实现钢管密封连接。

2.丝扣连接

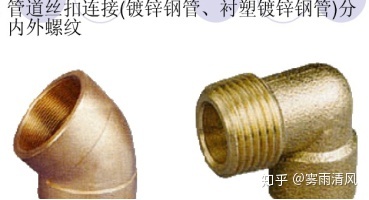

丝扣连接，也叫螺纹连接是一种广泛使用的可拆卸的固定连接，具有结构简单、连接可靠、装拆方便等优点。

3.法兰连接

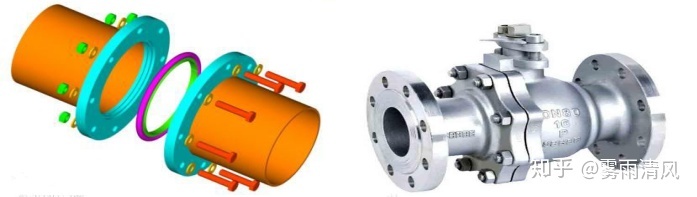

法兰连接：就是把两个管道、管件或器材，先各自固定在一个法兰盘上，然后在两个法兰盘之间加上法兰垫，最后用螺栓将两个法兰盘拉紧使其紧密结合 起来的一种可拆卸的接头。法兰连接的主要特点是拆卸方便、强度高、密封性能好。

系统中直径等于或大于100mm的管道，应分段采用法兰或沟槽式连接件(卡箍)连接。水平管道上法兰间的管道长度不宜大于20m；立管上法兰间的距离，不应跨越3个及以上楼层。净空高度大于8m 的场所内，立管上应有法兰。

三、管网的工作压力和管径

1、配水管道的工作压力不应大于1.2MPa。

2、最不利点压力不小于0.05 MPa。

3、管道的直径应经水力计算确定。配水管道的布置，应使配水管入口的压力均衡。轻危险级、中危险级场所中各配水管入口的压力均不宜大于0.40MPa。

4、短立管及末端试水装置的连接管，其管径不应小于25mm。

配水管网

配水管两侧每根配水支管控制的标准喷头数，轻危险级、中危险级场所不应超过8只，同时在吊顶上下安装喷头的配水支管，上下侧均不应超过8只。严重危险级及仓库危险级场所均不应超过6只。轻危险级、中危险级场所中配水支管、配水管控制的标准喷头数，不应超过下表的规定：

轻危险、中危险级场所中配水支管、配水管控制的标准喷头数

四、水流指示器

1、水流指示器应水平安装

2、水流指示器的安装具有方向性，即其动作方向和水流方向一致。

3、水流指示器安装于安全信号阀之后，间距不小于300mm。

五、湿式报警阀

1、报警阀的安装高度为距地面1.2m，两侧距墙不小于0.5m，正面距墙不小于1.2m。

2、报警试验：开启末端试验阀(装在系统中最末端)，水力警铃、压力开关和水流指示器，应作相应的报警动作。或开启湿式报警阀装置上的排水球阀(8)当流量相当于一只标准喷头(通径为15mm流量系数K=80±4)时，水力警铃和压力开关应作相应的报警动作。

3、由于高位水箱的管网连接在报警阀的进水侧一端，因此，进水侧压力（6）比出水侧压力（7）略高。

六、水泵接合器

水泵接合器的作用：发生火灾时，消防车的水泵可通过水泵接合器的接口与建筑物内的消防设备相连，并加压送水，从而使室内的消防设备得到充足的压力水源，有效解决建筑物发生火灾后，消防车灭火困难或因室内的消防设备因得不到充足的压力水源无法灭火的情况。
