今天阿孚给大家分享一个经常考查的知识点「机械制造生产场所安全技术」。

在近几年的考题里，这个考点基本上都有出现，属于重点考查的知识点。本次我们的学习重点在总平面布置、通道和设备布置这三个部分。

接下来跟阿孚一起学习这部分内容吧~

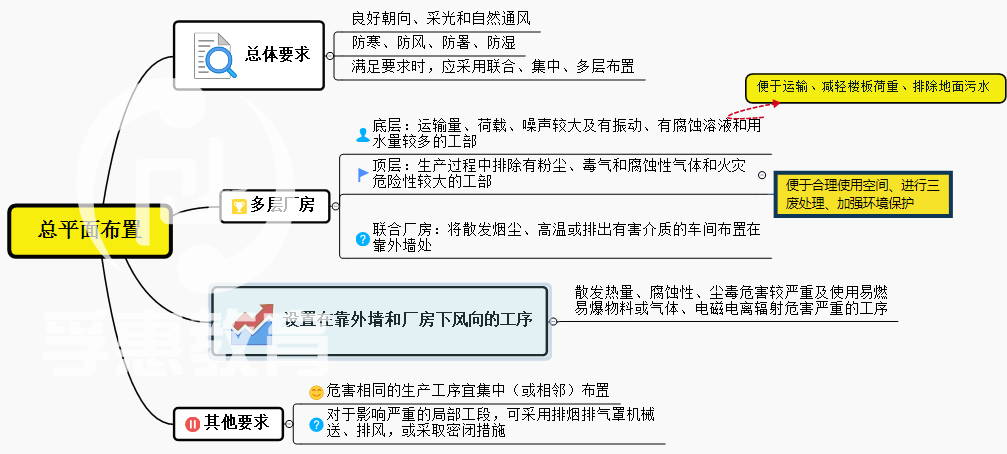

一、总平面布置

二、通道

1.两种通道

⭐厂区主干道⭐

汽车通行的道路

要求：

合理组织人流和物流：运输线路的布置，应避免运输繁忙的货流与人流交叉、铁路与道路平面交叉、进出厂主要货流与企业外部交通干线的平面交叉。

主要生产区、仓库区、动力区的道路应环形布置。

厂区尽端式道路应有便捷的消防车场地。

厂区道路在弯道、交叉路口的视距范围内，不得有妨碍驾驶员视线的障碍物。

道路上部管架和栈桥等，在干道上的净高不得小于5m。

⭐车间通道⭐

车间内部

要求：

纵向主要通道（图中1）

每个加工车间都应有一条。

宽度根据车间内的运输方式和经常搬运工件的尺寸确定，尺寸越大，通道越宽。

横向主要通道（图中2）

宽度不应小于2000mm。

机床之间的次要通道（图中3）

宽度一般不应小于1000mm。

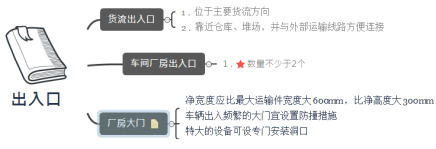

2.出入口

3.设备布置

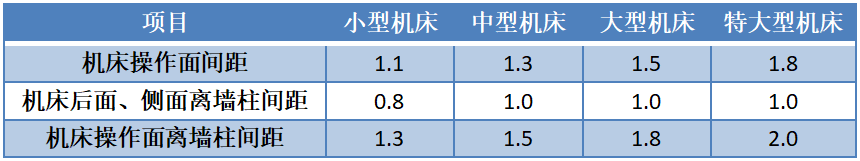

⭐机床设备安全距离⭐

注：①小型机床—最大外形尺寸＜6m、中型机床—最大外形尺寸6～12m、大型机床—最大外形尺寸＞12m或质量＞10t、特大型机床—质量在30t以上。

②安全距离从机床活动机件达到的极限位置算起。

③机床与墙柱间的距离首先要考虑对基础的影响。

练习题

1.【2020·真题】某工厂为了扩大生产能力，在新建厂房内需要安装一批设备，有大、中、小型机床若干，安装时要确保机床之间的间距符合《机械工业职业安全卫生设计规范》(JBJ 18)。其中，中型机床之间操作面间距应不小于（ ）。

A.1.1m

B.1.3m

C.1.5m

D.1.7m

▼

【答案】B

【解析】本题考察的是机床布置的最小安全距离。主要考察方式为相同种类机床、不同种类机床之间及机床与墙柱间的最小安全距离。

记忆时，可寻找数字规律，进行提取。故选择B选项。

同时还要防止题干中出现判断小型机床（最大外形尺寸＜6m）、中型机床（最大外形尺寸6-12m）、大型机床（最大外形尺寸＞12m或质量大于10t）、特大型机床（质量在30t以上）。

2.【例题】机械制造生产场所是机械设备和各种物料集中的场所，又是人员进行作业活动的地点。下列关于厂房布置的说法中，错误的是（ ）。

A．有腐蚀溶液和用水量较多的工部应布置在厂房的顶层，以便合理利用空间，加强环境保护

B．联合厂房应将散发烟尘、高温或排出有害介质的车间布置在靠外墙处

C．尘毒危害较严重及使用易燃易爆物料或气体、电磁电离辐射危害严重的工序应布置在靠外墙和厂房的下风向

D．对于影响严重的局部工段，可采用排烟排气罩机械送、排风，或采取密闭措施

▼

【答案】A

【解析】多层厂房应将运输量、荷载、噪声较大及有振动、有腐蚀溶液和用水量较多的工部布置在厂房的底层，以便于运输、减轻楼板荷重、排除地面污水。

3.【例题】通道包括厂区主干道和车间安全通道，合理组织人流和物流，运输线路布置的时候应避免运输繁忙的货流与人流交叉、铁路与道路平面交叉等。下列关于通道布置的说法中，错误的是（ ）。

A．道路上部管架和栈桥等，在干道上的净高不得小于5m

B．车间横向主要通道的宽度不应小于2000mm

C．货流出入口应位于主要货流方向，其数量不少于1个

D．厂房大门净宽度应比最大运输件宽度大600mm，比净高度大300mm

▼

【答案】C

【解析】本题考查的是通道布置。

C选项错误，车间厂房出入口的位置和数量，应根据生产规模、总体规划、用地面积及平面布置等因素综合确定，并确保出入口的数量不少于2个。

这部分的知识点难度相对简单一点
留言区留下你的答案
让阿孚来看看
