07MnNiMoDR是GB19189-2011中新增的bai低温压力duzhi器用钢板，钢板以调质状态dao交货，屈服强度zhuan大于490Mpa，抗拉强度在610-730Mpa之间shu，冲击温度-50度。07MnNiMoDR主要应用于大型储油罐、大型球罐和采油平台等。

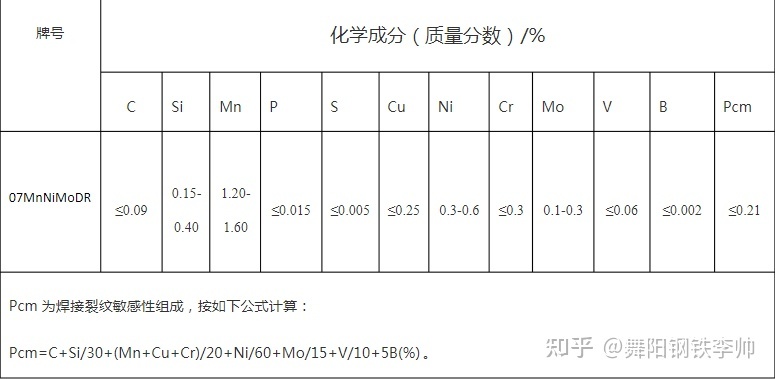

化学成分

力学性能

对危化品大型储罐典型用钢07 MnNiMoDR进行不同热暴露温度,保温时间和冷却速率的热处理。来模拟火灾发生时的受火过程。对经历不同热处理工艺后的硬度和金相组织进行了测定和检验.结果表明,07 MnNiMoDR钢受火后其硬度和金相组织急剧变化的温度临界值范围为650～750℃,650℃以下时硬度值范围为190～220 HV10且保温时间对硬度和金相的影响不明显;在相同的温度和保温时间下,水冷时的硬度总高于空冷时的硬度;显微组织为硬度的变化规律提供了依据.当保温时间为2～12 h和热暴露温度高于温度临界值时,空冷时硬度随温度升高而不断下降,750和850℃时最大的硬度相对百分数分别降低了10%和25%;水冷时硬度随温度先下降后升高,750℃时硬度达到最小值,此时最大的硬度相对百分数下降了5%,当温度达到850℃时最大的硬度相对百分数增加了30%.

采用了多元微合金化处理、钢液真空处理、夹杂物变性处理 和钢板低速大压下轧制及控轧控冷等多项新工艺、新技术。在保证钢具有高纯净度、高强度、高韧 性和良好焊接性能的基础上，通过焊前对母材进行合理的调质处理，达到满足低焊接裂纹敏感性。21世纪初，随着我国钢铁水平的提升，2008年在天津石化大乙烯工程中，-50℃低温乙烯/丙烯球罐采用国产07MnNiMoDR钢板取代了进口日本JFE-HITEN610U2L钢板。
