一、16MnCr5和20MnCr5是从德国的一种渗碳钢，跟我国15CrMn钢有点接近，但力学性能要优于15CrMn钢，有较好的淬透性和切削性，对较大截面零件，热处理后能得到较高表面硬度和耐磨性，低温冲击韧度也较高。
二、16MnCr5和20MnCr5钢板化学成分：
16MnCr5 C Si Mn P S Cr
元素含量 0.14~0.19 ≤0.40 1.00~1.30 ≤0.025 ≤0.035 0.80~1.10
20MnCr5 0.17~0.22 ≤0.40 1.10~1.40 ≤0.025 ≤0.035 1.00~1.30
三、16MnCr5和20MnCr5钢板抗拉屈服强度：
抗拉强度σb (MPa)：880-1180
条件屈服强度(MPa)：635
伸长率δ5 (%)：9
断面收缩率ψ (%)：57
冲击韧性值 αku (J/cm2)：34
硬度 ：≤297HB
四、16MnCr5/20MnCr5钢板热处理规范及金相组织：
热处理规范：900℃油淬+870℃油淬,200℃回火。
金相组织：回火马氏体。
用途：制造齿轮、蜗杆、塑料模具、汽轮机油封和汽油套等。

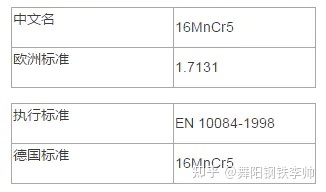

五、16MnCr5和20MnCr5钢板执行标准：
