电动压差二通阀控制的作用：

本系统适用于中央空调的冷冻水/热水系统的压差旁通控制用途。
压差旁通的作用主要在于，维持冷冻水/热水系统能够在末端负荷较低的情况下，保证冷冻机/热交换器等设备的正常运转。

产品特点：

  ★执行器选用铸铝支架及塑料外壳，体积小、重量轻

  ★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能

  ★-适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）

  ★-具有0～10V或4～20mA反馈信号（选配）

  ★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命

  ★功耗低、输出力大、噪音小

电动压差二通阀工作原理：  

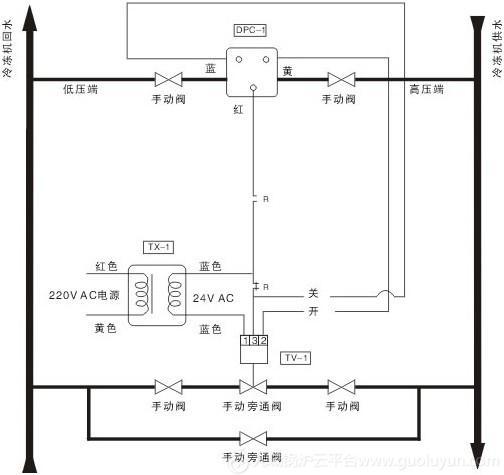

压差控制器DPC-1通过检测供/回水主管的压力差，与设定值相比较，通过控制电动两通阀的开度，使供水与回水间实现旁通，以保持所需的压力差值。
  压力差增大时，红触点与黄触点接通，压力减少时，红触点与蓝触点接通，红触点可以停留在中间位置，与其他触点没有电气连接。

代号	型 号	说 明
DPC-1	P74J	压差控制器
TV-1	参阅阀门配套表	电动两通阀
TX-1	TR40	变压器，220/24VAC ,40VA

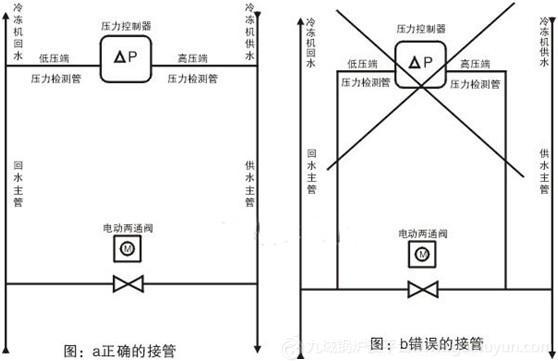

安装向导：

图a中.压差控制器检测的是供/回水总管的压力差，所以控制是准确的。
   图b中.压差控制器检测的是供/回水总管的旁通阀两端的压力差，检测到的只是供/回水的分压力差，所以控制是不准确的。
