上海奇高X47W油密封旋塞阀供应_其他配件_锅炉辅机配件_供应

产品别名：

油密封旋塞阀
标准：

国标
类型(通道位置)：

直通流道
压力范围：

1.0 MPa
材质：

铸铁
工作温度：

常温
加工定制：

否
品牌：

奇高阀门
型号：

X47W
连接形式：

法兰

X47W油密封旋塞阀结构简单，开关迅速，流体阻力小，角行程操作快。在事故等紧急状态下，能快速连通或切断管路。与闸阀、截止阀相比，操作更灵活，开关更迅速。旋塞阀是用带通孔的塞体作为启闭件，塞体随阀杆转动，以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体（也又圆柱体），与阀体的圆锥孔面配合组成密封副。油润滑硬密封旋塞阀可分为常规油润滑旋塞阀和压力平衡式旋塞阀。特制的润滑脂从塞体顶部注入阀体锥孔与塞体之间，形成油膜以减小阀门启闭力矩，提高密封性和使用寿命。其工作压力可达64MPa，最高工作温度可达325度，最大口径可达600mm。主要性能参数公称压力
PN（MPa）试验压力PN（MPa）工作压力
PN（MPa）适用介质工作温度
（℃）壳体密封1.01.51.11.0煤气、油品≤100主要零件材料零件名称阀体、塞子填料垫片材料灰铸铁橡胶石棉盘根

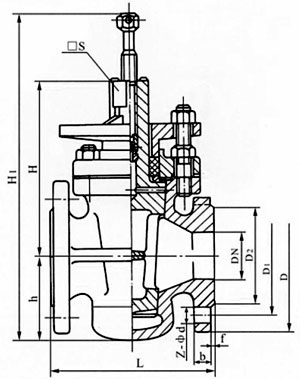

主要外形尺寸公称通径
DN（mm）尺寸（mm）LDD1D2□Sz-φdH150170160125100324╳φ1831565220180145120364╳φ1836080250195160135464╳φ18455100300215180155508╳φ18500125350245210185558╳φ18510150400280240210608╳φ23605200450335295265608╳φ237602505303903503208512╳φ2380030058044040036810012╳φ23820
