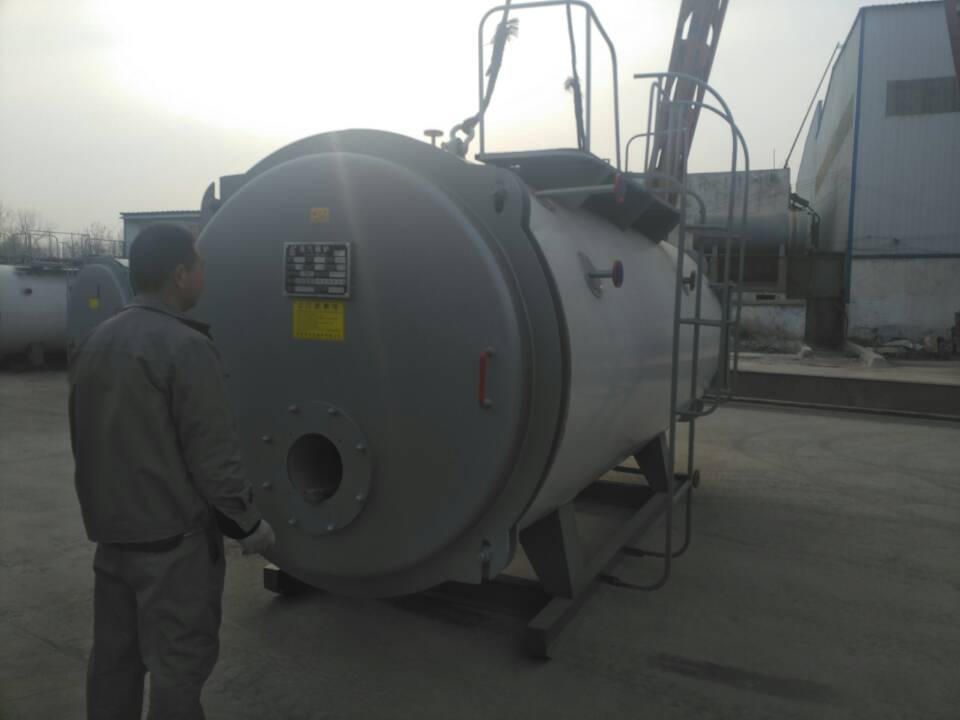

产品介绍WNS系列全自动燃油（气）蒸汽锅炉（实用新型专利），采用卧式三回程湿背结构，从而改善了锅炉运行环境，提高了锅炉燃烧效率和使用寿命。锅炉的全部烟气通道置于水中，尾部配有余热水箱及完善的保温外包设计。烟箱密封采用迷宫式结构，避免了烟箱漏烟现象的发生。锅炉热效率高达90%以上，采用有良好膨胀性能的波纹炉胆与锥形炉胆的组合炉胆。炉胆尺寸与火焰相吻合，烟气流通面积依次减小，使烟气等速流动，保证了高温烟气在炉内的热交换时间，达到最佳传热效果。采用与锅炉完全匹配的全自动调节的高性能燃烧机。此燃烧机燃烧充分，节省燃料，从而有效降低了锅炉燃烧给环境带来的污染。采用高保温性能的超细玻璃棉，散热损失更小。采用智能化节能控制系统，锅炉及供汽（供水）可系统可以结合不同负荷来调节燃料供给，达到更加节能的目的。锅炉的安装采用整体快装方法，对地基无特殊要求，不需地脚螺栓固定，安装简单易行。 采用活动炉头结构，不但可匹配各种燃烧器，而且更换炉头和维修炉体也更加方便快捷。 前、后烟箱采用活动可拆结构，可方便地对锅炉内部进行检查、维护、保养。此型号锅炉为最新开发的新款全自动燃油（气）热水锅炉，产品设计新颖、结构合理，工艺性能良好。

性能优势先进的拱形设计：1、锅炉的设计、生产制造、监督检验均严格按《蒸汽锅炉安全监察规程》、JB/T 10094-2002《工业锅炉通用技术条件》、JB/T 1609-2002《锅壳锅炉本体制造技术条件》执行，确保锅炉长期安全稳定工作。2、本体为锅壳式全湿背顺流三回程烟火管结构，火焰大燃烧室内微正压燃烧，完全伸展，燃烧热负荷低。有害物质NOx排放量少。3、波形炉胆及螺纹烟管结构，既提高了强度，又满足了各部分受热膨胀的需要。4、主焊缝焊接均采用对接连接，并经X射线及超声波无损伤探伤，确保焊接质量达到国家要求。5、锅炉水容量大，适应负荷能力强。设计合理的锅内装置，保证蒸汽带水率低于4%，满足用户对蒸汽品质的较高要求。6、采用新型隔热保温材料，重量轻，散热损失少，保温性能好。7、水位报警器采用不锈钢作电极棒，聚四氟乙烯作绝缘材料。从上方插入，不易挂污，性能可靠，使用寿命长。8、前后烟箱为铰链连接，可轻松打开，检修维护方便快捷。9、氧含量调节（选配）：该系统能成功检测烟气中的含氧量，并实时将该数据传送到控制系统中，通过计算机智能分析，自动调整燃烧设备的配比，使其实时处在最佳的工作状态，燃烧效率大大提高，从而可大幅降低燃料的消耗。10、自动控制水平领先锅炉控制器采用西门子、德力西电器元件，不但性能可靠，而且实现了人机对话和远程控制。技术参数CWNS油（气）常压、承压热水锅炉主要技术参数项目型号 CWNS系列热水锅炉 额定热功率 （MW）0.350.71.051.42.12.83.54.25.678.410.512.614回水温度（℃） 70出水温度（℃） 95 锅炉热效率（%） 92—95燃料耗量柴油（Kg/h）8—3216—65.424—9832—13149—196.265—261.681—32798—392.4130—523.2163—654196—784.8245—981294—1177327—1310重油（Kg/h）8—3417—69.526—10534—13952—208.569—27886—347.5104—417139—556173—695216—864260—1042.5312—1251347—1390天然气 （m3/h）9—39.519—79.329—11939—15959—237.979—317.299—396.5118—475.8161—644198—793237—951.6297—1189.5356—1427.4396—1586 液化气 （m3/h）3—14.27—2910—43.514—5821—8729—11636—14543—17458—23272—29087—348108—435130—522145—580城市煤气 （m3/h）21—8442—168.563—25384—337126—505.5168—674210—842.5252—1011337—1348421—1685505—2022631—2527.5758—3033842—3370锅炉运输 外形尺寸长 （mm）28003500410045004700455057006300700072007840810082308250宽 （mm）16001600190020002110221025002600270028002860310031003400高 （mm）20002100231023602470258028002900320033003300340034003550 烟囱直径 （mm）25035043045045055065065065080080090012001200供暖面积（㎡）300060009000120001800024000300003600048000600007200090000108000120000
供热水量（t）715223045607590120150180225270300
备注：
1. 根据燃料热值不同，实际燃料消耗量会有所变动，技术工程师会根据您的燃料热值计算燃料消耗量。
2. 根据用户需求，我公司可以提供定制型号的锅炉。因技术更新变更参数，恕不另行通知，以图纸尺寸为准。
