名 称：法兰气动截止阀
型 号：J641H
口 径：25-300
压 力：1.0-6.4Mpa
材 质：铸铁、铸钢、不锈钢
厂 家：上海枚耶阀门有限公司
电 话：021-51875832/18019239053
Q Q : 2058989009
参 数：详见http://www.famen163.com/productintro/3534.htm

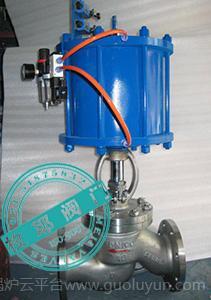

实 拍：

J641H法兰气动截止阀部件材质：

阀体	阀盖	阀瓣	密封圈	阀杆	填料	适用介质	适用温度
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425℃
ZGlCrl8Ni9Ti		0Crl8Ni9Ti	Stellite6	lCrl8Ni9Ti	PTFE	硝酸类	200℃
ZGlCrl8Ni2Mo2Ti		CF8M	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸类、碱类、混酸	200℃
ZG00Crl7Nil4M02		CF3M	Stel1ite6	316L	PTFE	磷酸类、尿素、甲铵液	200℃
ZGlCr5MO		ZGlCr5MO	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550℃

J641H法兰气动截止阀技术参数：

公称通径	DN15-DN500	适用温度	-30℃-425℃
公称压力	1.0Mpa-10Mpa	适用介质	水、油、蒸汽
结构长度	GB/T12221	法兰尺寸	JB/T79

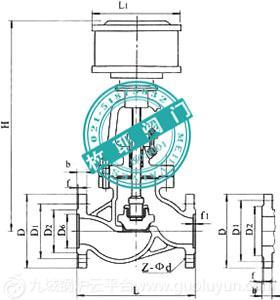

J641H法兰气动截止阀外形尺寸：

公称压力	公称通径DN	标准值							参考值
		L	D	D1	n2	b	f	Z-φd	L1	H
1.6Mpa	50	230	160	125	100	16	3	4-φ18	185	645
	65	290	180	145	120	18	3	4-φ18	232	690
	80	310	195	160	135	20	3	8-φ18	232	715
	100	350	215	180	155	20	3	8-φ18	232	770
	125	400	254	210	185	22	3	8-φ18	283	780
	150	480	280	240	210	24	3	8-φ23	283	810
	200	600	335	295	265	26	3	12-φ23	283	967
	250	622	405	355	320	30	3	12-φ25	283	1143
	300	698	460	410	375	30	4	12-φ25	283	1292
