名 称：锻钢球阀
型 号：Q6(1)1F
口 径：10-100
压 力：1.0-6.4Mpa
材 质：锻钢
厂 家：上海枚耶阀门有限公司
电 话：021-51875832/18019239053
Q Q : 2058989009
参 数：详见http://www.famen163.com/productintro/3412.htm

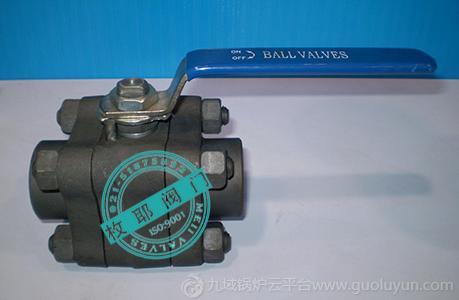

实 拍：

Q6(1)1F锻钢球阀部件材质：

零件名称	材质属性
阀体	A105	A304
密封圈	APTFE & PEEK
球体	F6	F304
阀杆	410	304
O型圈	VITON
垫片	PTFE
螺栓	B7	B8
螺母	2H	8
薄型螺母	8

Q6(1)1F锻钢球阀技术参数：

NPS	Cv系数
	全径	缩径
1/4"	8
3/8"	8
1/2"	12	8
3/4"	33	12
1"	48	33
1-1/4"	83	48
1-1/2"	120	83
2"	250	120

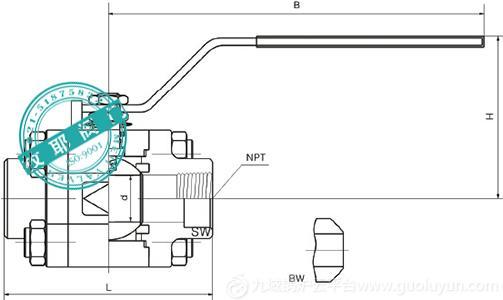

Q6(1)1F锻钢球阀外形尺寸：

规格	全径		1/4	3/8	1/2	3/4	1	1-1/4	1-1/2	2
结构长度	L1		92	92	92	111	127	140	152	178
中心至手柄	B		108	108	108	146	178	178	200	200
中心高度	H		51	51	51	108	81	85	105	105
流道孔径	d	CL800	6	9	13	18	23	28	35	49
		CL1500	6	9	13	19	25	32	38	49
重量（kg）			2.5	2.4	2.3	3.4	5.4	6.4	11	13
			2.5	2.4	2.5	3.7	5.8	6.8	11.5	13.7
