名 称：法兰电动截止阀
型 号：J941H
口 径：15-300
压 力：1.0-6.4Mpa
材 质：铸钢、不锈钢
厂 商：上海枚耶阀门有限公司
电 话：021-51875832/18019239053
Q Q : 2058989009
参 数：详见http://www.famen163.com/productintro/3535.htm

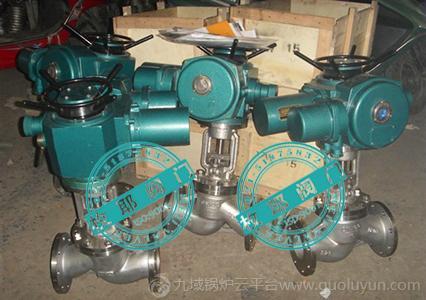

实 拍：

J941H法兰电动截止阀部件材质：

产品类别	零件名称
	阀体 阀盖	阀杆	阀瓣	密封面	阀杆螺母	填料	紧固件	手轮
J941HY-C型	25、WCB	铬不锈钢	2Cr1325	H：不锈钢 Y：钴基硬质合金刚	铝青铜	柔性石墨	优质碳钢	可锻铸铁
J941W-P型	铬镍钛钢	铬镍钛钢	铬镍钛钢	铬镍钛钢			不锈钢
J941W-R型	铬镍钼钛钢	铬镍钼钛钢	铬镍钼钛钢	铬镍钼钛钢			不锈钢
J941Y-I型	铬钼钢	铬钼钢	钴基硬质合金钢	钴基硬质合金钢			合金钢

J941H法兰电动截止阀技术参数：

公称通径	DN15-DN500	适用温度	-30℃-425℃
公称压力	1.0Mpa-10Mpa	适用介质	水、油、蒸汽
结构长度	GB/T12221	法兰尺寸	JB/T79

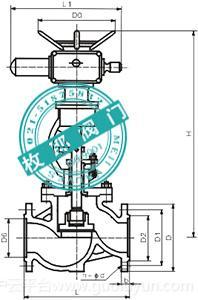

J941H法兰电动截止阀外形尺寸：

公称压力	公称通径DN	标准值							参考值
		L	D	D1	n2	b	f	Z-φd	L1	H	质量(kg)
1.6Mpa	50	230	160	125	100	16	3	4-φ18	590	645	48
	65	290	180	145	120	18	3	4-φ18	590	690	60
	80	310	195	160	135	20	3	8-φ18	590	715	65
	100	350	215	180	155	20	3	8-φ18	590	770	71
	125	400	254	210	185	22	3	8-φ18	590	780	119
	150	480	280	240	210	24	3	8-φ23	590	810	210
	200	600	335	295	265	26	3	12-φ23	810	967	320
	250	622	405	355	320	30	3	12-φ25	810	1143	550
	300	698	460	410	375	30	4	12-φ25	830	1292	785
