名 称：直通式衬氟截止阀
型 号：J41F
口 径：15-300
压 力：1.0-6.4Mpa
材 质：铸铁、铸钢、不锈钢
厂 家：上海枚耶阀门有限公司
电 话：021-51875832/18019239053
Q Q : 2058989009
参 数：详见http://www.famen163.com/productintro/3529.htm

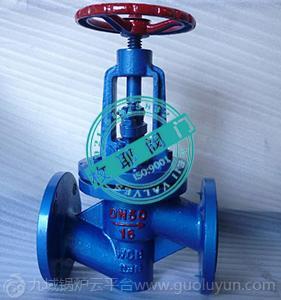

实 拍：

J41F直通式衬氟截止阀部件材质：

零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸阀
	Z	C	P	R	PL	RL
阀体/端盖/闸板	HT250	WCB	CF8	CF8M	CF3	CF3M
阀杆	35	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
衬里/阀座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
填料/压盖	WCB		CF8	CF8M	CF3	CF3M
填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
活节螺栓	35		1Cr17Ni2		1Cr17Ni2
阀杆螺母	ZCuAI10Fe3		ZCuAI10Fe3		ZCuAI10Fe3
紧固螺母	45		1Cr17Ni2		1Cr18Ni9Ti
螺母	?		0Cr18Ni9		0Cr18Ni9

J41F直通式衬氟截止阀技术参数：

公称通径	DN15-DN350	适用温度	-10℃-180℃
公称压力	1.0Mpa-2.5Mpa	适用介质	酸、碱、盐、王水、有机酸等强腐蚀性介质

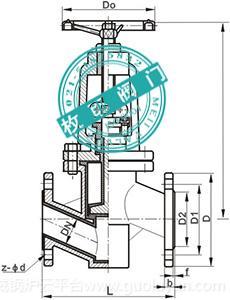

J41F直通式衬氟截止阀外形尺寸：

公称通径		标准值							参考值
DN(mm)	NPS	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(Kg)
		PN 1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	150	105	75	55	2	16	4-φ14	100	245	270	7.6
25	1	160	115	85	65	2	16	4-φ14	120	250	270	8.2
32	11/4	180	135	100	78	2	18	4-φ18	140	260	290	12
40	11/2	200	145	110	85	3	18	4-φ18	140	285	320	14
50	2	230	160	125	100	3	20	4-φ18	160	300	335	18
