名 称：焊接水封截止阀
型 号：DSJ61H
口 径：10-300
压 力：1.0-6.4Mpa
材 质：铸钢、不锈钢
厂 家：上海枚耶阀门有限公司
电 话：021-51875832/18019239053
Q Q : 2058989009
参 数：详见http://www.famen163.com/productintro/3518.htm

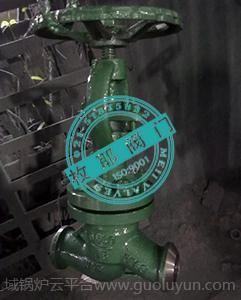

实 拍：

DSJ61H焊接水封截止阀部件材质：

阀体	阀盖	阀瓣	阀座	阀杆	填料	适用介质	适用温度
WCB		25+D507MO	25+D577	2Crl3	柔性石墨	水、油品、蒸汽	425≤℃
A105		2Crl3+Stellite12	2Crl3+Stellite6	2Crl3	柔性石墨	水、油品、蒸汽	450≤℃

DSJ61H焊接水封截止阀技术参数：

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	焊端尺寸	GB/T12224
	法兰尺寸	JB/T79
检验与试验		JB/T9092

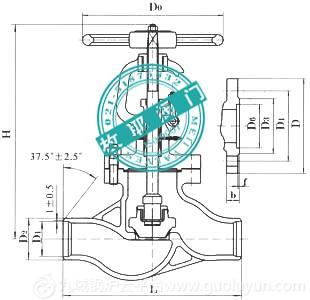

DSJ61H焊接水封截止阀外形尺寸：

公称通径	标准值							参 考 值
	L	D	D1	D2	b	f	Z-φd	DO	H	质量
10	130	90	60	40	16	2	4-φ14	120	272	6
15	130	95	65	45	16	2	4-φ14	120	272	6
20	150	105	75	55	16	2	4-φ14	120	280	6
25	160	115	85	65	16	2	4-φ14	160	332	10
32	180	135	100	78	18	2	4-φ18	160	342	l1
40	200	145	110	85	18	3	4-φ18	200	395	17
50	230	160	125	100	20	3	4-φ18	240	43l	24
65	290	180	145	120	22	3	4-φ18	280	457	33
80	310	195	160	135	22	3	8-φ18	320	505	47
100	350	230	190	160	24	3	8-φ23	360	549	62
