名 称：固定式球阀
型 号：Q(3)47F(H)
口 径：50-800
压 力：1.0-6.4Mpa
材 质：铸钢、不锈钢
厂 家：上海枚耶阀门有限公司
电 话：021-51875832/18019239053
Q Q : 2058989009
参 数：详见http://www.famen163.com/productintro/3428.htm

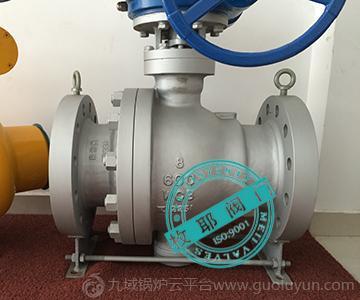

实 拍：

Q(3)47F(H)固定式球阀部件材质：

1	阀体	WCB	A2116-WCB
2	弹簧	60Si2aMn	AISI 9260
3	密封圈	PTFE	PTFE
4	垫片	PTFE	PTFE
5	排污螺母	25	A105
6	"0" 型密封圈	橡胶	橡胶
7	底盖	25	A105
8	螺钉	35	A193-B7
9	固定轴	1Cr13	A276-410
10	滑动轴承	PTFE&	PTFE&
11	球体	1C18Ni9Ti	SS304
12	阀盖	WCB	A216-WCB
13	阀座	25	A105
14	阀杆	1Cr33	A276-410
15	螺柱	35CrMoA	A193-B7
16	螺母	35	A194-2H

Q(3)47F(H)固定式球阀技术参数：

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	AP16D	AP1598

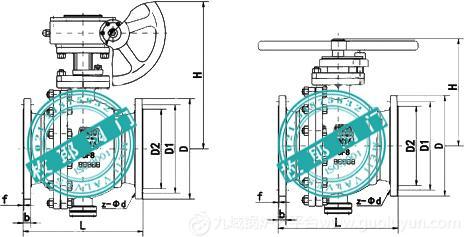

Q(3)47F(H)固定式球阀外形尺寸：

公称压力PN(Mpa)	公称通径DN(Mpa)
		L	D	DI	D2	b	f	Z-φd	H(347型)
1.6	50	216	160	125	100	18	3	4-18
	65	24l	180	145	120	18	3	4-18
	80	283	196	160	136	20	3	8-18
	100	306	215	180	165	20	3	8-18
	125	356	245	2l0	185	22	3	8-18
	150	394	280	240	2l0	24	3	8-23	305
	200	467	336	296	266	26	3	12-23	398
